鈦靶材：萬億級賽道的技術暗戰與生態重構

——從半導體到核聚變，解碼下一代薄膜材料霸權

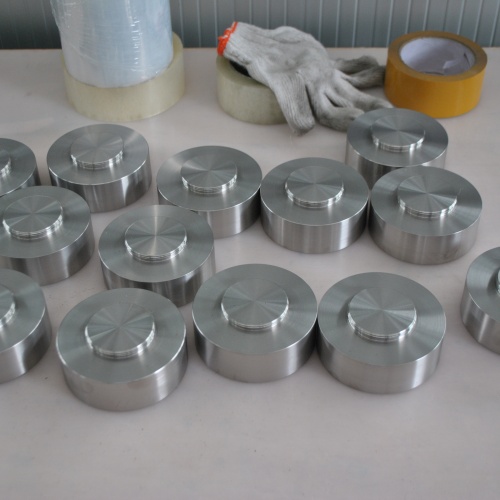

一、鈦靶材性能躍遷：從純度戰爭到“設計即材料”

1. ?超純鈦的極限挑戰

半導體級鈦靶材純度已突破6N（99.9999%），雜質控制達原子級精度：

• ?痕量元素清除：采用電子束懸浮區熔（FZ）技術，將Fe、Cr、Ni等金屬雜質降至0.01ppm以下，超越傳統EB爐極限。
• ?氣體陷阱控制：真空熱壓（1200℃/10??Pa）結合鈦吸氣劑，氧含量≤5ppm，氫含量≤0.3ppm，滿足3nm芯片制程需求。

2. ?晶體織構的智能設計

• ?AI預測晶向優化：美國Matmerize公司開發深度學習模型，預測(002)晶向占比與濺射速率關系，使靶材利用率從45%提升至68%。
• ?梯度結構靶材：表面為(002)取向高濺射層（厚度50μm），內部為(110)高韌性層，壽命延長3倍，泛林集團（Lam Research）已用于最新VECTOR® PVD設備。

3. ?復合靶材的跨界融合

• ?鈦-稀土氧化物靶：摻入1% Y?O?的鈦靶濺射薄膜，耐等離子體侵蝕性提升10倍，成為核聚變反應堆第一壁涂層材料。
• ?納米疊層靶材：Ti/TiB?交替沉積層（單層厚度5nm），硬度達40GPa，用于切削刀具涂層，壽命超硬質合金3倍。

二、顛覆性工藝革命：改寫靶材制造規則

1. ?冷噴涂增材制造

• ?原理突破：將鈦粉加速至1000m/s撞擊基板，固態沉積成形，避免傳統熔煉導致的晶粒粗化，晶粒尺寸≤1μm（傳統工藝50μm）。
• ?異形靶材突破：美國VRC Metal Systems實現直徑2m的曲面旋轉靶一體成型，用于卷對卷柔性屏鍍膜，成本降低40%。

2. ?等離子體活化燒結（PAS）?

• ?技術優勢：在等離子體環境下瞬時升溫至1500℃，燒結時間從10小時縮至10分鐘，密度達99.5%理論值，能耗降低80%。
• ?微觀調控：通過脈沖電場控制晶界遷移，獲得等軸晶+納米析出相復合結構，靶材抗熱裂性提升200%。

3. ?綠色循環技術

• ?廢靶再生：韓國PPM公司開發鹽酸-超聲波聯合剝離技術，從廢鈦靶回收6N級鈦粉，成本比原生料低35%。
• ?零碳制造：瑞典Alleima使用綠氫替代天然氣作還原劑，生產每噸鈦靶碳排放從18噸降至0.5噸，獲蘋果供應鏈準入資格。

三、未來三大萬億級市場與顛覆性應用

1. ?半導體：GAA晶體管與背面供電的鈦需求暴增

• ?環繞柵極（GAA）結構：3nm以下芯片需鈦靶濺射10層以上超薄金屬疊層，每片晶圓鈦消耗量從0.3g增至1.2g，臺積電2024年采購額將超8億美元。
• ?背面供電網絡（BSPDN）?：鈦靶沉積30μm厚TSV導電層，電阻率≤3μΩ·cm，英特爾PowerVia技術已導入。

2. ?可控核聚變：第一壁材料的終極考驗

• ?抗中子輻照涂層：鈦-鎢梯度靶材在DEMO反應堆中承受14MeV中子轟擊，腫脹率≤1%（傳統材料≥5%），英國First Light Fusion驗證其可行性。
• ?氚自持循環：多孔鈦靶濺射層結合Li-Pb液態增殖劑，氚增殖比（TBR）≥1.2，中國CFETR項目2026年啟動測試。

3. ?鈣鈦礦光伏：薄膜電池的效率躍升器

• ?透明導電層（TCO）?：摻氟氧化鈦（TiOx:F）靶材制備電極，霧度≤2%且方阻≤5Ω/□，極電光能0.72m²組件效率突破18.6%。
• ?封裝阻隔層：鈦-氮化硅復合靶濺射10nm薄膜，水氧阻隔性能達10??g/m²/day，協鑫光電組件壽命突破25年。

四、全球供應鏈攻防：中國企業的破局方程式

1. ?技術卡點突破路線圖

2. ?生態位構建戰略

• ?上游資源鎖定：收購莫桑比克重砂礦（鈦儲量全球第三），保障20年原料供應。
• ?下游標準主導：牽頭制定《半導體用鈦靶材濺射性能測試》國標，倒逼國際廠商適配中國參數。
• ?設備協同研發：與北方華創共建PVD設備-靶材聯合實驗室，優化磁控濺射均勻性（≤±3%）。

3. ?成本殺手锏

• ?靶材薄型化：通過濺射仿真優化厚度分布，12英寸靶材從25mm減至18mm，單靶成本降22%。
• ?共享濺射數據：建立行業級鍍膜參數庫，縮短客戶驗證周期從6個月至30天。
