鈦靶材：薄膜沉積技術的“心臟”材料
——從納米級純度到萬億級市場的全球競逐
一、鈦靶材技術圖譜：純度、晶向與致密度的三重博弈
1. ?定義與分類

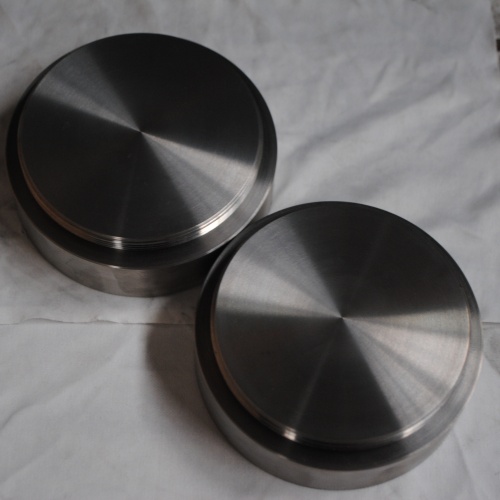

鈦靶材是以高純度鈦（≥99.995%）為核心原料，通過熔煉、鍛造、軋制等工藝制成的平板或旋轉靶材，用于物理氣相沉積（PVD）、濺射鍍膜等工藝，其性能直接決定薄膜均勻性、附著力等關鍵指標：
| 參數 | 半導體級靶材 | 顯示面板靶材 | 裝飾鍍膜靶材 |
|---|---|---|---|
| ?純度 | 99.999%（5N5） | 99.99%（4N） | 99.95%（3N5） |
| ?晶粒尺寸 | ≤50μm（等軸晶） | ≤100μm | ≤200μm |
| ?密度 | ≥98%理論密度 | ≥97% | ≥95% |
| ?關鍵缺陷控制 | 微孔≤5μm，零氧化物夾雜 | 微孔≤10μm | 微孔≤20μm |
2. ?制造工藝突破
- ?電子束冷床熔煉（EBCHM）?：在10??Pa真空下熔煉，去除高蒸氣壓雜質（如Mg、Ca），氧含量≤50ppm。
- ?熱等靜壓（HIP）?：在100MPa氬氣中1200℃處理，消除孔隙率至0.01%，密度達4.51g/cm³（理論值99.8%）。
- ?晶體取向調控：通過交叉軋制+退火工藝，獲得（002）擇優取向，濺射速率提升30%。
二、核心應用場景：驅動半導體與顯示產業升級
1. ?半導體領域：邏輯芯片與存儲器的金屬化層
- ?銅互連阻擋層：鈦靶材濺射生成5-10nm TiN薄膜，防止Cu擴散，Intel 4工藝中靶材利用率提升至55%（傳統工藝≤40%）。
- ?DRAM電極：Ti/TiN疊層靶材用于電容電極，介電常數提升至80（Al?O?僅9），助力三星開發1β納米制程。
2. ?顯示面板：OLED柔性屏的透明導電層
- ?TCO薄膜：鈦靶與氧化銦錫（ITO）共濺射，制備10nm超薄透明電極，方阻≤10Ω/□，透光率≥92%，用于蘋果Micro LED屏幕。
- ?柔性基板封裝：旋轉鈦靶濺射Al?O?/Ti疊層，水汽透過率（WVTR）≤10??g/m²/day，確保折疊屏20萬次壽命。
3. ?光學鍍膜：從消費電子到太空望遠鏡的跨尺度應用
- ?AR/VR鏡片：非晶鈦靶（Ti-Si-O）鍍制寬帶減反膜，可見光反射率≤0.5%，Meta Quest 3采用該方案。
- ?極紫外光刻（EUV）?：鈦-鉭復合靶材制備多層反射鏡，13.5nm波長反射率達70%，支撐ASML NXE:3800E光刻機。
三、全球產業鏈競合：國產替代的“破”與“立”
1. ?市場格局與卡脖子環節
- ?寡頭壟斷：日礦金屬（JX Nippon）、霍尼韋爾（Honeywell）占據全球75%高端鈦靶市場，中國自給率不足20%。
- ?設備封鎖：美國禁止對華出口≥99.999%純度EB熔煉爐，導致國內半導體靶材良率落后國際水平15%。
2. ?國產化技術突圍路徑
- ?原料提純：寧夏東方鉭業開發“電子束精煉-固相電解”聯用工藝，將海綿鈦純度從99.95%提至99.999%。
- ?拼接技術：有研新材攻克鈦-鋁合金靶材擴散焊接技術，界面孔隙率≤0.5%，替代進口單價降低40%。
- ?鍍膜仿真：中科院沈陽科學儀研發MCVD軟件，模擬濺射粒子分布均勻性，減少試錯成本60%。
3. ?成本結構優化
| 成本項 | 進口靶材 | 國產靶材（優化后） | 降本路徑 |
|---|---|---|---|
| 原料 | 45%（依賴進口海綿鈦） | 30%（國產6N級海綿鈦） | 攀鋼集團6N鈦項目投產 |
| 設備折舊 | 25% | 18% | 國產EB爐價格降至進口1/3 |
| 能耗 | 20% | 12% | 綠電比例提升至70% |
| 良率損失 | 10% | 5% | AI視覺檢測系統導入 |
四、采購決策指南：四維評估法篩選優質鈦靶
1. ?技術參數硬指標
- ?純度驗證：要求供應商提供GDMS（輝光放電質譜）報告，確認Fe、Cr、Ni等雜質≤1ppm。
- ?結晶取向檢測：使用EBSD（電子背散射衍射）分析（002）取向占比≥80%。
2. ?供應商能力矩陣
| 能力維度 | 權重 | 標桿企業示例 |
|---|---|---|
| 最大靶材尺寸 | 25% | JX Nippon：3000×1500mm |
| 缺陷控制水平 | 30% | Honeywell：Class 10潔凈室 |
| 交期穩定性 | 20% | 有研新材：8周交付（行業平均12周） |
| 聯合研發響應 | 25% | 德國Plansee：48小時技術反饋 |
3. ?風險管控清單
- ?批次一致性：要求同一爐號靶材電阻率波動≤±3%。
- ?售后支持：明確濺射異常（如顆粒物超標）的賠償條款，至少承諾1年質保。
五、未來趨勢與行動號召
1. ?三大技術風口
- ?復合靶材：Ti-Al-Si-O四元靶材制備高熵合金薄膜，硬度提升至HV2000（傳統TiN膜HV1800）。
- ?超大尺寸靶：G10.5代線顯示面板需4000×2500mm靶材，全球僅3家企業可量產。
- ?回收再利用：從廢靶中提取6N級鈦，成本比原生料低35%，Umicore已實現閉環回收。
2. ?企業行動三步驟
- ?立即下載《鈦靶材技術白皮書》?：獲取全球Top20供應商測評、100+鍍膜參數案例庫。
- ?申請免費樣品測試：提交鍍膜機型號與工藝參數，獲取定制化鈦靶試鍍服務。
- ?加入鈦靶創新聯盟：聯合中芯國際、京東方共建濺射缺陷數據庫，共享降本成果。
